之前遇到這樣一種情況：客戶的版面上有4行6列的小標簽，版面左右兩邊分別是4行4列的黃色小標簽和4行2列的白色小標簽，其中黃色標簽上從左上角開始、水平方向上打印從1開始的流水號，白色標簽上也是從左上角開始、水平方向上打印從71開始的流水號，在條碼打印軟件中怎么進行排版呢？中瑯條碼打印軟件中使用生成矩陣工具就能快速的實現這種排版，下面我們一起來看看吧。

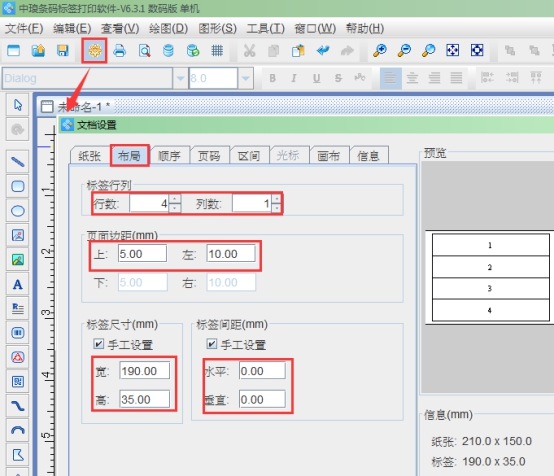

1. 打開中瑯條碼打印軟件，在文檔設置中根據實際紙張設置紙張尺寸和標簽尺寸，紙張我們這里選擇“自定義大小LP”，紙張寬度和高度分別設置為210mm和150mm，標簽行列數設置為4行1列，上和左頁面邊距分別設置為5mm和10mm，勾選標簽尺寸和標簽間距下面的手動設置，標簽寬度和高度分別設置為190mm和35mm，水平和垂直標簽間距都設置為0，然后下頁面邊距和右頁面邊距軟件會自動計算出來。

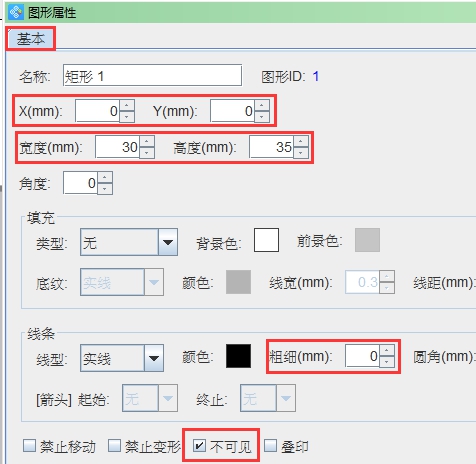

2. 在新建的空白標簽上繪制一個矩形框，雙擊繪制的矩形框，在圖形屬性-基本選項卡中設置x,y值都為0，寬度設置為30mm，高度設置為35mm，下面的線條粗細設置為0，然后勾選下面的“不可見”。

x,y指的是矩形框左上角距離軟件左側和軟件頂部的距離。

繪制矩形框的目的是作為定位使用，打印的時候不打印出來，所以需要把矩形框設置為“不可見”。

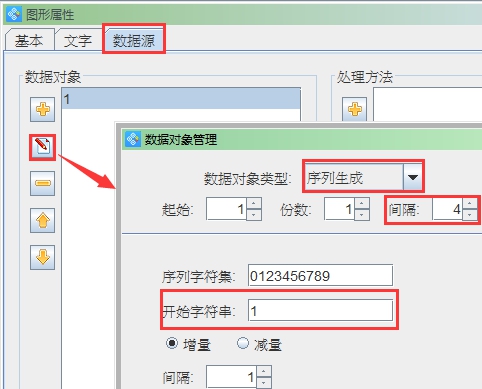

3. 在矩形框上繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊“編輯”按鈕，在打開的窗口中選擇“序列生成”數據類型，起始、份數、間隔中的“間隔”設置為4，間隔指的是下一個標簽相同位置上調用的數據和上一個標簽間隔多少，開始字符串保持1不變。

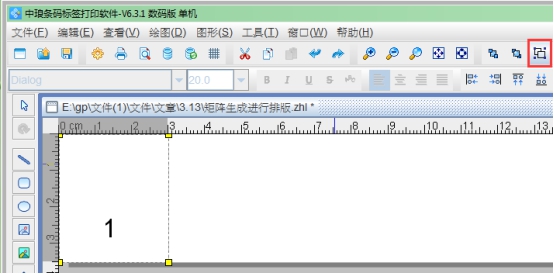

4. 同時選中矩形框和矩形框上的文本，點擊軟件頂部工具欄的“群組圖形”，將矩形框和上面的文本合成一個整體。

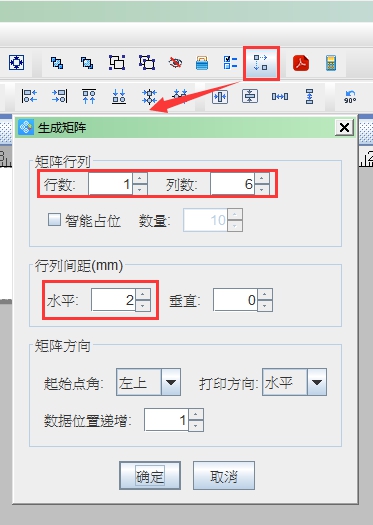

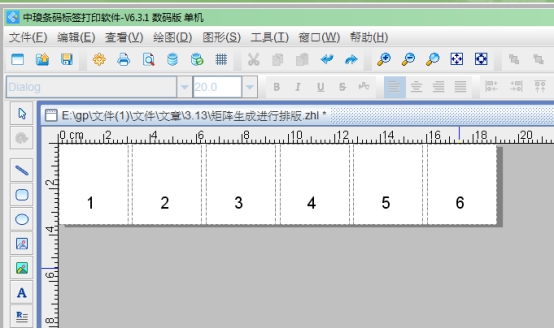

5. 選中群組的圖形，點擊頂部工具欄的“生成矩陣”工具，其中矩陣行列數設置為1行6列，水平行列間距設置為2，其他的保持默認不變，即可在標簽編輯區域生成1行6列的內容。

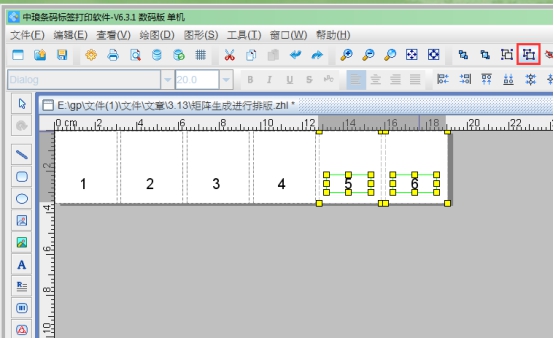

6.同時選中生成的第5個和第6個內容，點擊頂部工具欄的“解散群組”，將群組的圖形解散，然后進行編輯。

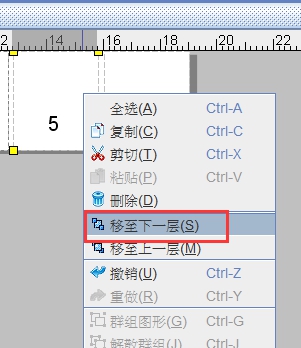

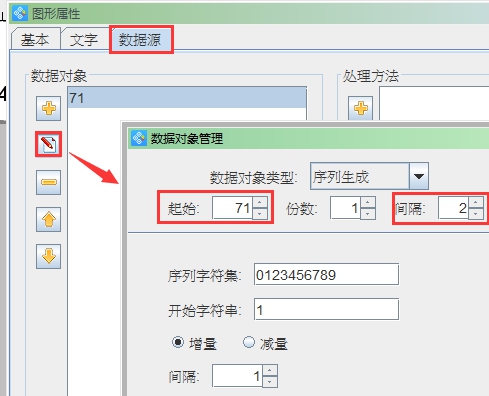

7.選中文本5所在的矩形框，右鍵選擇“移至下一層”，然后雙擊文本5，在圖形屬性-數據源中點擊“編輯”按鈕，在打開的窗口中將起始、份數、間隔中的“起始”設置為71，起始指的是數據源中數據調用的起始位置，“間隔”設置為2。

8.按照相同的方法設置文本6，將文本6數據源中的“起始”設置為72，“間隔”設置為2。

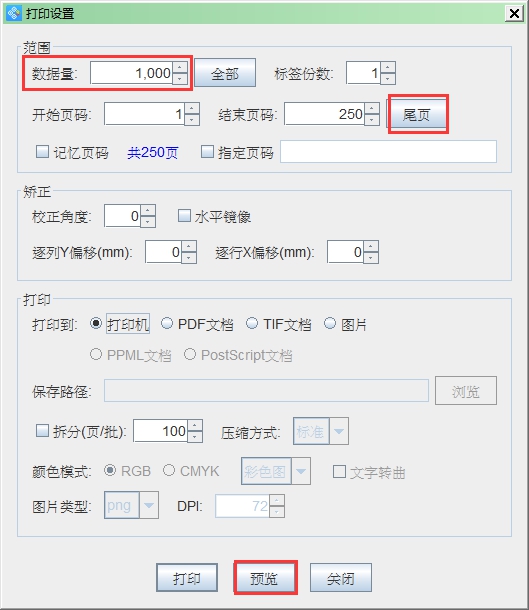

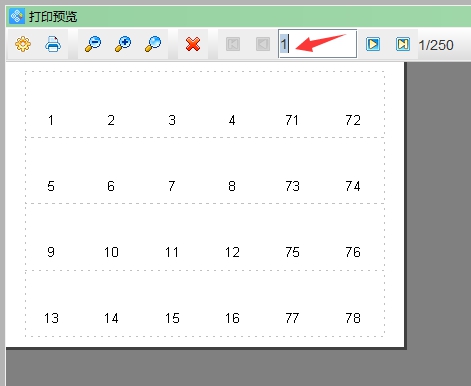

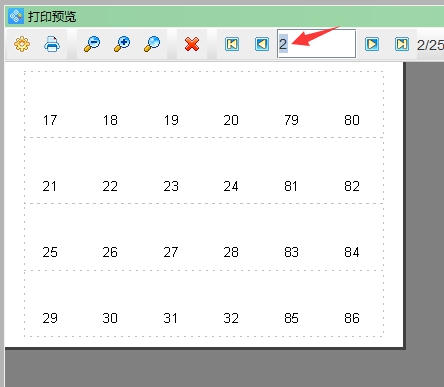

9.點擊軟件頂部工具欄中的“打印”按鈕，在打開的打印設置窗口中設置好數據量，然后點擊結束頁碼后面的尾頁，點擊下面的“預覽”按鈕，翻頁查看批量生成效果，確認無誤再打印。

以上就是中瑯條碼打印軟件中使用生成矩陣工具進行快速排版的全部過程，另外中瑯條碼打印軟件中還經常使用生成矩陣工具來制作套標和堆疊拼版，這個工具是不是很實用呢，想要更詳細的了解生成矩陣工具的用法，可以查看本站其他相關文檔。
