今天我們要講的充電樁二維碼標簽中，除了有PDF背景圖，還有二維碼和充電樁ID，其中二維碼中是一串網址，網址前面的部分是固定不變的，后面的12位數字是遞增流水號形式的，充電樁ID就是二維碼數據中最后12位數據。下面我們一起看看中瑯二維碼生成軟件中如何用“生成矩陣”工具批量制作充電樁二維碼。

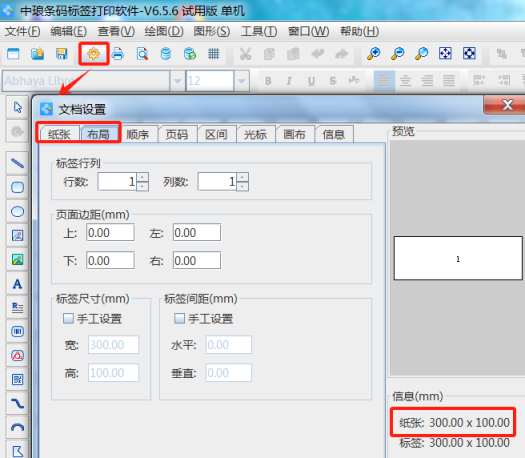

1. 打開中瑯二維碼生成軟件，根據實際紙張?jiān)O(shè)置紙張尺寸和布局，紙張我們這里設置成寬度為300mm，高度為100mm的紙張，一張紙中設置1行1列的標簽。

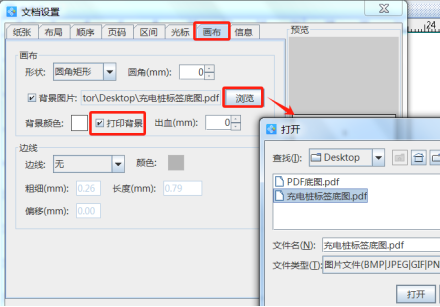

2. 將PDF底圖作為畫布背景圖導入到軟件中 點擊軟件頂部的“文檔設置”按鈕，在打開的窗口中，選擇“畫布”選項卡，將圖片背景勾選上，點擊后面的“瀏覽”按鈕，找到本地電腦上保存的PDF底圖導入到軟件中，將下面的“打印背景”勾選上。

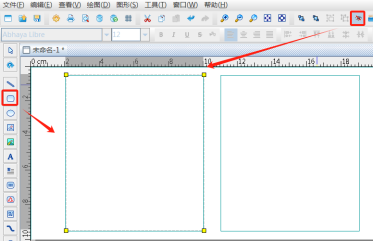

3. 制作標簽上的第一個二維碼 點擊軟件左側的“繪制圓角矩形”按鈕，在白色畫布上繪制一個矩形框，設置矩形框的寬度、高度和位置，然后點擊軟件頂部的“不可見”按鈕，將矩形框設置成不可見狀態。

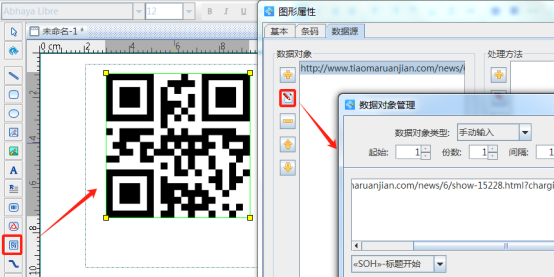

點擊軟件左側的“繪制二維碼”按鈕，在白色畫布上繪制一個二維碼，雙擊繪制的二維碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中輸入固定內容“http://m.spacexbuild.com/news/6/show-15228.html?chargingPile=0207”（這里添加的網址是隨意添加的，僅供參考，在實際制作的時候輸入實際網址即可）。

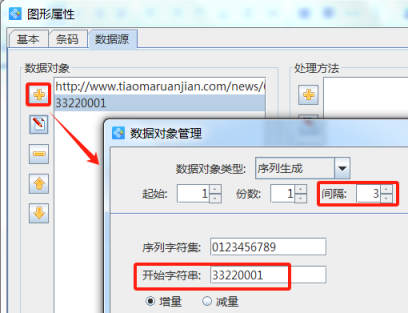

點擊數據對象下面的“添加”按鈕，在打開的窗口中選擇“序列生成”數據類型，開始字符串設置為“33220001”，數據對象類型下面的“間隔”設置為3，那么下一個標簽中相同位置就會顯示33220004，33220007……流水號。

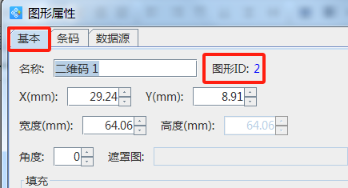

切換到二維碼的“基本”選項卡，記下二維碼的圖形ID，以便后面制作的文本引用二維碼中數據，這里二維碼的圖形ID為2。

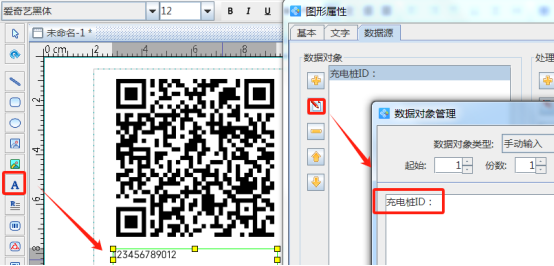

5.制作二維碼下面的充電樁ID 點擊軟件左側的“繪制普通文本”按鈕，在二維碼下面繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據下面的“編輯”按鈕，在打開的窗口輸入框中輸入固定不變內容“充電樁ID：”。

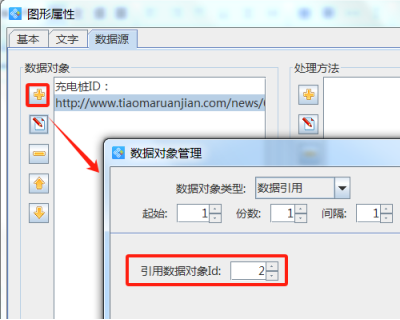

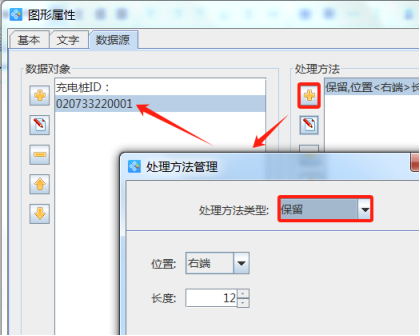

點擊數據對象下面的“添加”按鈕，添加一個“數據引用”類型的數據，引用數據對象id設置為2，那么就將二維碼中的數據引用過來了。

然后點擊軟件右側數據處理方法下面的“添加”按鈕，添加一個“保留”數據處理方法，保留右端的12位數據。

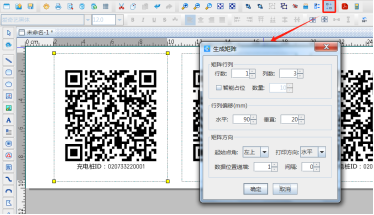

6. 同時選中上面繪制的矩形框、二維碼、文本，點擊軟件頂部的“垂直居中對齊”按鈕，使得二維碼和文本在矩形框中垂直居中，然后點擊軟件頂部的“群組圖形”按鈕，將這三個內容群組成一個對象。然后點擊軟件頂部工具欄中的“生成矩陣”按鈕，在打開的窗口中設置矩陣行列數為1行3列，水平和垂直偏移量分別設置為32.5mm和50mm，下面的數據位置遞增保持1不變，點擊下面的“確定”按鈕，就可以生成1行3列的內容了。

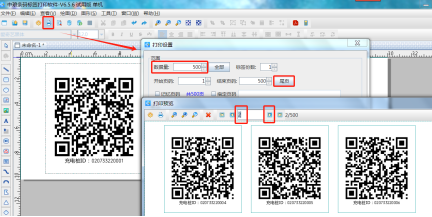

7. 點擊軟件頂部的“打印”按鈕，在打開的打印設置窗口中設置數據量、開始頁碼和結束頁碼，點擊下面的“預覽”按鈕，翻頁查看批量生成的充電樁二維碼標簽，預覽無誤就可以直接連接打印機打印出來或者是批量輸出PDF文檔了。

以上就是中瑯二維碼生成軟件如何用“生成矩陣”工具制作充電樁二維碼的具體操作方法。其實只要理解了可變數據數據源中的“間隔”以及生成矩陣工具中的“數據位置遞增”參數代表的含義，那么制作起來就非常簡單了。
